Резервуар вертикальный стальной цилиндрический объёмом 50 000 м3 в Пушкино

Для заказа нашей продукции заполните форму ниже

Краткое описание РВС-50 000м3

Потребность в резервуарах большого объема для хранения текучих веществ появилась с развитием нефтеперерабатывающей, пищевой и химической промышленности в Пушкино. Стальные емкости  большого объема необходимы для готовой продукции, в процессе разгонки и синтеза, для создания запаса воды.

РВС – стальные цилиндрические резервуары, установленные вертикально. Форма бака оптимальна для хранения больших объемов на малой площади. Резервуары устойчивы, нагрузка на стены распределяется равномерно, монтаж прост, ремонтопригодность хорошая.

РВС незаменимы для безопасного хранения многих текучих соединений с низкой степенью агрессивности по отношению к материалу конструкции. Одностенные емкости стальные используют для хранения жидкостей чаще, их вес и стоимость ниже, чем двустенных. Баки «стакан в стакане» применяют для предупреждения утечки горючих взрывоопасных составов – бензина, этилового спирта и других.

Конструкция резервуара 50 000 м3 состоит из:

  • стенки цилиндрической;
  • кровли стационарной крыши;
  • плоского днища;
  • лестницы, площадок, ограждений, люков и патрубков;
  • технологического оборудования.

К конструкции резервуара РВСП-50 000 добавляется понтон.

Типы резервуаров РВС в зависимости от назначения

Стандарт предусматривает изготовление резервуаров РВС 4 типов, в зависимости от использования оборудования. Отличия в деталях, но они существенны для безопасного хранения определенного ингредиента.

  1. Резервуар вертикальный стальной (РВС)

Конструкция представляет резервуар с крышкой. Он предназначен для хранения низколетучих соединений. Даже если над зеркалом есть пары, они воспламенятся при температуре выше + 61 0 С. Подобные емкости предназначены для мазута, дизельного топлива, минеральных и пищевых масел. Резервуар для воды относится к этому типу РВС.

  1. Резервуар вертикальный стальной с крышкой и понтоном (РВСП)

При хранении ЛВЖ, к которым относят бензин, керосин, нефть, реактивное топливо, над поверхностью в закрытом сосуде может скопиться взрывоопасный газ. Поэтому на зеркале жидкости плавает покрытие, понтон, закрывая 90% поверхности. Зазор между стенкой и понтоном герметизируется затвором, тем самым достигается меньшая концентрация паров под крышкой, безопасное хранение ЛВЖ.

  1. Вертикальный резервуар с плавающей крышей (РВСПк)

Резервуар оборудован крышкой, которая постоянно находится на зеркале, опускаясь по направляющим, по мере убывания содержимого бака. Система сложная, предусматривает специальные короба и герметичные отсеки. Плюсом в эксплуатации является отсутствие потерь ЛВЖ, связанных с испарением. Недостаток – на крышу заносит мусор ветром, осадки разбавляют содержимое бака. Крышка может примерзнуть к конструкциям.

  1. Резервуары с защитной стенкой «стакан в стакане»

Конструкция используется, когда необходимо принять дополнительные меры для защиты окружающей среды в случае протечек внутренней стенки хранилища.

Типовой резервуар РВС выбирается на стадии проектирования, с учетом безопасности и экономичности.

Технические характеристики

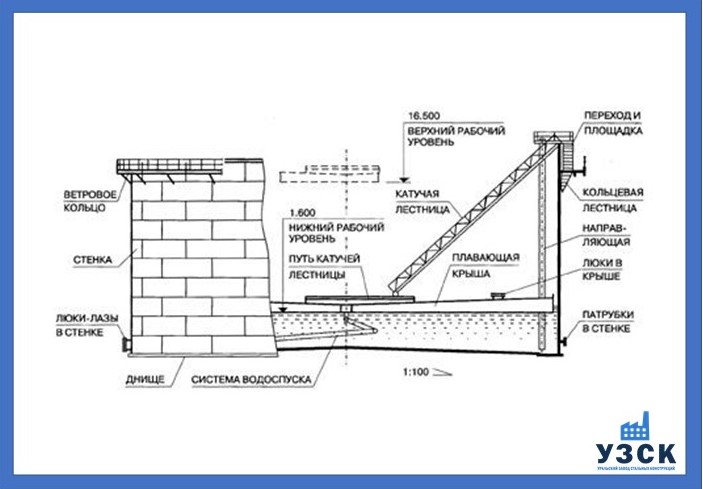

Основные элементы конструкции вертикального цилиндрического резервуара РВС

Днище резервуара РВС-50 000м3

Коническое днище с уклоном 1:100 от центра с окрайками.

Толщина центральной части: 6 мм.

Толщина окраек: 16 мм.

Стенки резервуара РВС-50 000м3

Оболочка цилиндрическая замкнутая. 12 горизонтальных пояса. Толщина верхнего пояса: 10 мм. Толщина нижнего пояса: 24 мм.

Масса: 431 913 кг

Крыша резервуара РВС-50 000м3

Двудечная плавающая крыша. Представляют собой плоскую конструкцию, которая находится на поверхности хранимого продукта. Состоит из верхнего и нижнего настилов, соединенных между собой герметично.

Параметры резервуара РВСПК-50000 Ед изм. Значения:
Габариты
Объем м³ 50 000
Диаметр мм 60 700
Высота мм  18 000
Стенка резервуара РВСПК 50000 м3
Масса стенки с ветровым кольцом кг 431 913
Количество поясов стенки пояс 12
Толщина верхнего пояса стенки мм 10
Толщина нижнего пояса стенки мм 24
Крыша резервуара РВСПК 50000 м3
Масса крыши кг 325 047
Днище резервуара РВСПК 50000 м3
Масса днища кг 154 233
Толщина днища: центральной части/окраек мм  6/16
Масса прочих конструкций резервуара РВСПК 50000 м3
лестница  кг 1 470
площадки на крыше  кг 1 049
люки и патрубки  кг 10 315
комплектующие конструкции  кг 3 258
каркасы и упаковка  кг 67 000
Общая масса резервуара РВСПК 50000 м3 кг 994 285

Вертикальные стальные резервуары других объёмов:

Доставка

Условия доставки в Пушкино необходимо уточнить по телефону или обратившись к нам письменно через e-mail.
