Фильтры ФС-IV устанавливаются на всасывающих линиях насосов для защиты оборудования от посторонних частиц. Рабочее давление 1,0 МПа. Конструкция фильтров позволяет вынимать фильтрующую корзину для прочистки без демонтажа устройства.
Материал изготовления и конструкция
Фильтр устанавливается перед защищаемым оборудованием. Степень очистки потока определяется размером ячеек в сетке фильтроэлемента. Сетка изготавливается из нержавеющей стали. Корпус фильтра – из ст20, 09Г2С, 12Х18Н10Т и аналогов данных марок стали в зависимости от условий эксплуатации фильтра.

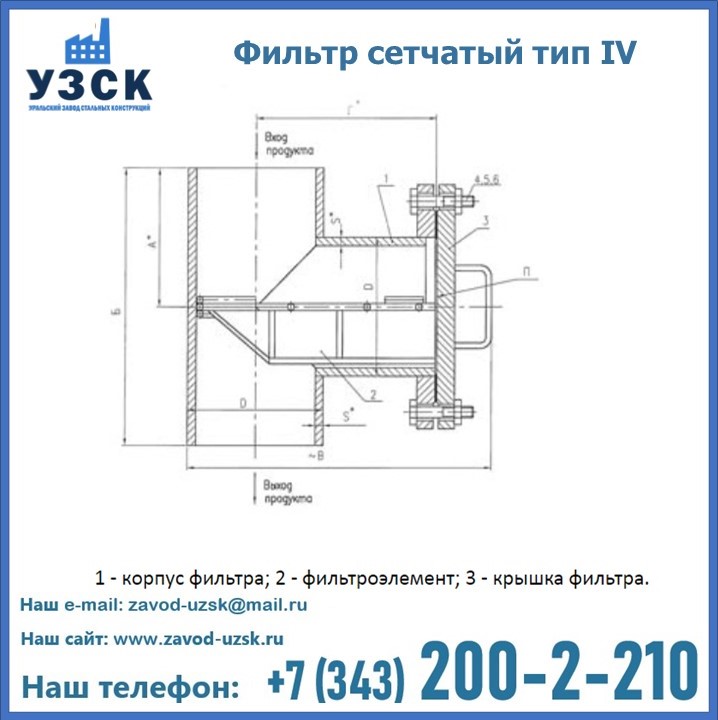

Основные элементы ФС-IV
- корпус фильтра;
- фильтроэлемент;
- крышка фильтра.
Таблица технических параметров ФС-IV
Обозначение фильтра | D | S* | A* | Аф* | Б* | Бф* | В* | Г* | Масса фильтра (под приварку) кг* |
ФС-IV-50-10 | 57 | 3 | 130 | 130 | 260 | 260 | 290 | 187 | 7,86 |
ФС-IV-80-10 | 89 | 3.5 | 145 | 145 | 290 | 290 | 325 | 208 | 11,77 |
ФС-IV-100-10 | 108 | 4 | 155 | 155 | 310 | 310 | 355 | 228 | 15,42 |
ФС-IV-150-10 | 159 | 6 | 180 | 180 | 360 | 360 | 425 | 268 | 31,13 |
ФС-IV-200-10 | 219 | 8 | 210 | 210 | 420 | 420 | 500 | 308 | 47,41 |
ФС-IV-250-10 | 273 | 10 | 240 | 240 | 480 | 480 | 565 | 338 | 72,5 |
ФС-IV-300-10 | 325 | 10 | 270 | 270 | 450 | 450 | 704 | 540 | 153,5 |
ФС-IV-350-10 | 377 | 12 | 310 | 310 | 520 | 520 | 804 | 620 | 224,0 |
ФС-IV-400-10 | 426 | 16 | 335 | 335 | 600 | 600 | 911 | 670 | 320,7 |
ФС-IV-500-10 | 530 | 12 | 400 | 400 | 700 | 700 | 1053 | 800 | 323,7 |
ФС-IV-600-10 | 630 | 12 | 450 | 450 | 800 | 800 | 1207 | 900 | 450,2 |
* — Для справки
