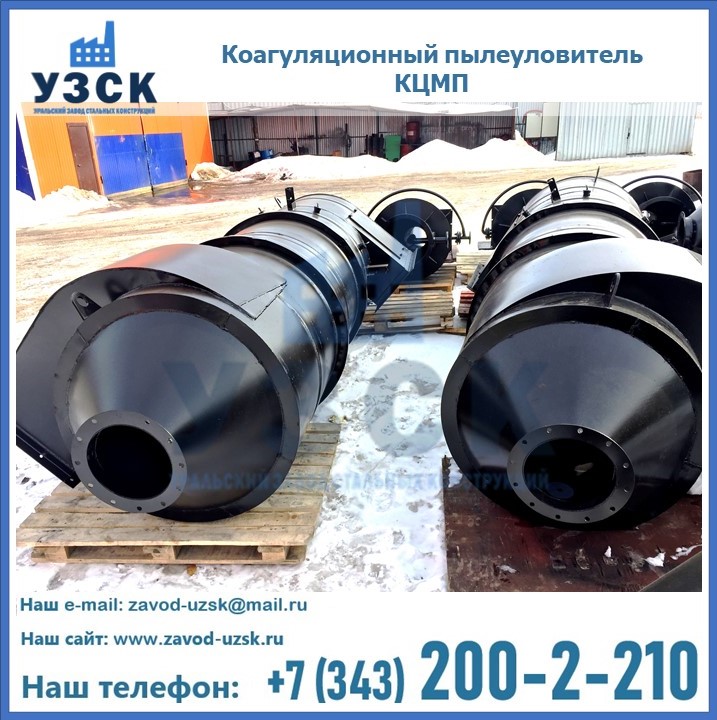

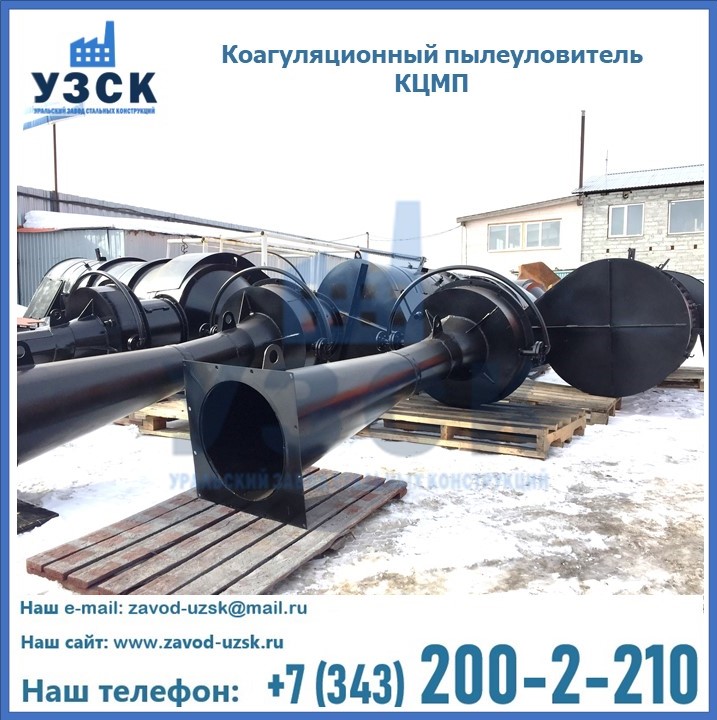

Коагуляционный пылеуловитель КЦМП имеет мокрую центробежную конструкцию, производит очистку и удаление воздушного потока путем вытягивания пыли средней и мелкой фракции через вентиляционные системы. Они способны собирать любую пыль кроме той, что склонна к цементированию и кристаллизации. Установка пылеуловителей этого вида происходит в помещениях, в которых наблюдается плюсовая температура, для очистки воздуха вне помещения следует создать условия, при которых шлам и вода не будут замерзать. На Уральском Заводе Стальных Конструкций в Пушкино можно купить пылеуловитель КЦМП собственного производства завода, выполненный согласно всем техническим требованиям.
Условия эксплуатации и основные характеристики
Пылеуловитель КЦМП может применяться в Пушкино для очистки воздуха от любой пыли мелкой и средней дисперсности, кроме:
- цементирующейся;
- кристаллизующейся в отложения особой прочности;
- взрывоопасной.
Также не рекомендуется использовать для очистки воздуха, в котором присутствуют токсичные выбросы, которые при взаимодействии с водой образуют агрессивные, взрывоопасные соединения. Также устройство не подходит для сбора пыли:
- крупноволокнистой;
- всплывающей на поверхности воды.
Для уменьшения расхода воды со шламом, рекомендована очистка посредством пылеуловителей простого и сухого типов в случае значения, не превышающего показатель в 30 г/ м³.
Рекомендуемые рабочие режимы:
- максимальный показатель разряжения — 5 000 Па (0,5 тыс. кгс/ м²);
- давление при перепадах— 3,5 000 Па (0,35 тыс. кгс/ м²);
- первоначальный показатель пыли в воздушной массе — до 30 г/ м³;
- воздух в горловине трубы коагуляции — 40-70 м/с;
- минимальный показатель расхода со степенью напора воды— 0,2–0,6 л/ м³ / 1 000 Па.

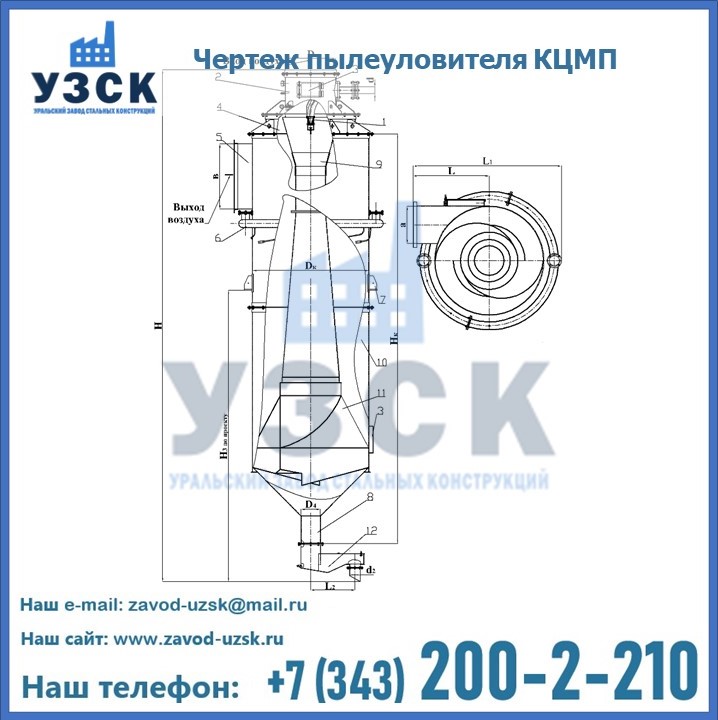

Таблица технических характеристик
| Модель | Произ- води- тель- ность, м3/час | Dk | H | L1 | a | в | Hk | D | D4 | L | L2 | d | d2 | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЦМП- 2,5 | 6500-14000 | 1000 | 4695 | 1425 | 315 | 565 | 3655 | 450 | 219 | 745 | 500 | 60 | 108 | 900 |
| КЦМП- 3,2 | 11000-23000 | 1280 | 5585 | 1690 | 400 | 715 | 4517 | 560 | 219 | 895 | 500 | 76 | 108 | 1305 |
| КЦМП- 4,0 | 17000-36000 | 1500 | 6645 | 2070 | 500 | 895 | 5410 | 710 | 219 | 1050 | 500 | 76 | 108 | 1930 |
| КЦМП- 5,0 | 27000-56000 | 2000 | 8205 | 2520 | 625 | 1120 | 6550 | 900 | 325 | 1290 | 600 | 89 | 159 | 3850 |
| КЦМП- 6,3 | 42000-88000 | 2520 | 9605 | 2980 | 790 | 1410 | 7990 | 1120 | 325 | 1490 | 600 | 108 | 159 | 6010 |
| КЦМП- 8,0 | 65000-140000 | 3200 | 10820 | 3900 | 1000 | 1780 | 9060 | 1400 | 530 | 2070 | 900 | 108 | 273 | 11470 |
| КЦМП- 10,0 | 95000-230000 | 4000 | 14310 | 4785 | 1250 | 2230 | 12210 | 1800 | 530 | 2568 | 900 | 108 | 273 | 19290 |
Сфера применения в Пушкино
Мокрые центробежные пылеуловители КЦМП применяются для сбора пыли с мелкой и средней фракции в различных отраслях:
- на металлургических предприятиях;
- в химической отрасли;
- в сфере теплоэнергетики и так далее.
КЦМП очищают выбросы аспирационного оборудования на рудоподготовительных предприятиях, на тункерн6ых эстакадах в доменных цехах на заводов черной металлургии и других предприятиях.
Принцип работы и комплектация устройства

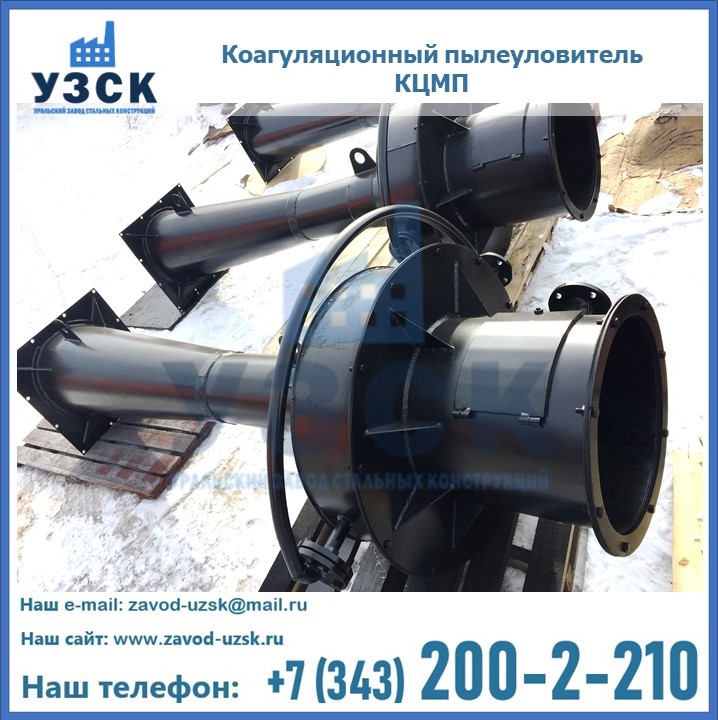

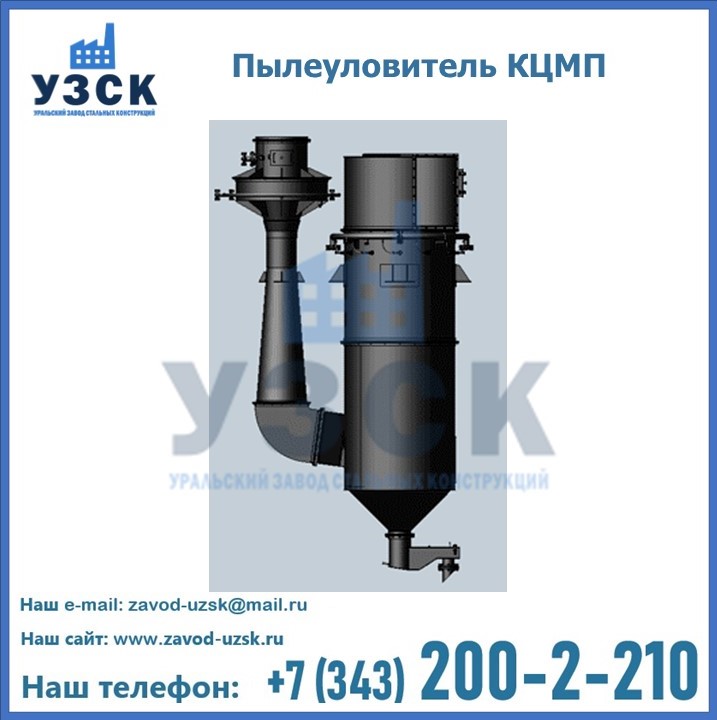

Конструктивная основа пылеуловителя этой модели состоит из каплеуловителя, коагуляторной трубы и конструкции, при помощи которой производится закрутка. Также помимо трех основных элементов, конструктивно устройство укомплектовывается следующими составляющими:
- соплом;
- патрубком входа;
- специальным люком;
- отводящим патрубком;
- водной камерой;
- коллектором;
- сливным патрубком;
- опорной лапой;
- гидрозатвором.
Работа пылеуловителя заключается в следующем: поток входит внутрь на этапе закрутки, делится рассекателем на два потока, они плавно переводятся в каналы, вращаются в них и попадают в корпус пылеуловителя. Там капли воды с взвешенными частицами отбрасываются и стекают по конусу вниз, затем выводятся через сливной патрубок.
